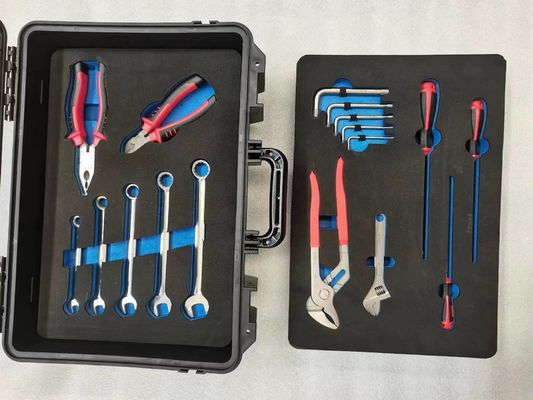

Umfassendes nichtmagnetisches Werkzeugpaket für MRT-Techniker mit Titanwerkzeugen für die wirksame Wartung von Medizinprodukten
| Markenname | Jovi |
|---|---|
| Zertifizierung | ISO9001 |
| Model Number | 1-cf-7 |
| Dokumentieren | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| Preis | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| Lieferzeit | 14~26 Tage |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
Produktdetails
| Gewicht | 500 Gramm | Magnetische Eigenschaft | Nichtmagnetisch |
|---|---|---|---|
| Korrosionsbeständigkeit | Hoch | Härtebereich | 20–42 HRC |
| Drehmomentbereich | 1-10 N*m | Magnetische Empfindlichkeit | < 5 × 10⁻⁶ |
Produkt-Beschreibung
Jovvi Nichtmagnetisches Titan-Werkzeug-Set für die MRT-Technik Version 3 (Schritt-für-Schritt-Selektionsführer für MRT-Ingenieure)
1. Qualität Verständnis der drei von Jovvi verwendeten Titangrößen
Jovvi wählt spezifische Titanlegierungen anhand der Werkzeugfunktion aus:
| Titangehalt | Zusammensetzung | Härte (HRC) | Für | Schlüsselbesitz |
|---|---|---|---|---|
| Klasse 2 (kommerziell rein) | 990,2% Ti | 20 ¢ 25 | Zähne, Zügeln, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne, Zähne | Formfähigkeit, Korrosionsbeständigkeit |
| Klasse 5 (Ti-6Al-4V) | 90% Ti, 6% Al, 4% V | 36 ¢ 42 | Schlüssel, Schraubendreher, Schlüssel, Steckdosen | Hohe Festigkeit, Abnutzungsbeständigkeit |
| Klasse 23 (Ti‐6Al‐4V ELI) | Extra niedrige Zwischenschleimhaut | 34 ¢ 38 | Schraubenschlüssel, Kryostatwerkzeuge | Bruchfestigkeit bei niedrigen Temperaturen |
Qualitätssicherung: Jedes Werkzeug ist mit einem Lasercode gekennzeichnet (z. B. Gr5 für die Klasse 5).
2. Anwendungsszenarien Aufgabenbasiertes Auswahlflussdiagramm
Verwenden Sie den folgenden Entscheidungsbaum, um das richtige Jovvi-Tool für jede MRT-Technik auszuwählen.
Schritt 1: Identifizieren der MRT-Zone und Feldstärke
| Zonen | Feldstärke | Werkzeugbedarf | Jovvi-Kit empfohlen |
|---|---|---|---|
| Zone IV (Scannerraum ¢ innerhalb von 0,5 m von der Bohrung) | 0.5·7 T | Maximale Sicherheit, keine Artefakte. | ProKit‐2 oder ProKit‐3 |
| Zone III (Kontrollraum ️ 0,5 m außerhalb, aber innerhalb des Faraday-Kaffes) | < 0,5 mT | Nichtmagnetische, niedrigere Artefakte | ProKit‐1 (ausreichend) |
| Zone II (Korridor ausserhalb des abgeschirmten Raumes) | Nur Erdfeld | andere, mit einem Durchmesser von nicht mehr als 20 mm | ProKit‐1 oder standardmäßige Messingwerkzeuge |
| Innenbohrung (während der Wartung mit abgestrecktem Magneten) | 0 T (falls auf einer Rampe) | Jede, aber Jovvi Ti empfiehlt es trotzdem. | Jedes Gerät (magnetische Empfindlichkeit ist unerheblich, wenn das Feld null ist) |
Anmerkung Jovvi: Selbst wenn der Magnet abgesunken wird, kann der Restmagnetismus in Stahlwerkzeugen später auf die Komponenten des Scanners übertragen werden.
Schritt 2: Identifizieren der spezifischen Aufgabe Werkzeug für Werkzeug
Aufgabeskategorie A: Manipulation von Befestigungsmitteln (Schrauben, Bolzen, Muttern)
| Typ der Befestigungseinrichtung | Gemeinsamer Standort | Jovvi-Tool empfohlen | Titangehalt | Alternative (nicht empfohlen) |
|---|---|---|---|---|
| Hex-Steckdose (1,5 ∼6 mm) | HF-Spulenhülsen, Schrägplatten | Hex-Schlüssel (L-Stil) | Stufe 5 | Messing-Hex-Schlüssel (einfach zu entfernen) |
| Hex-Steckdose (819 mm) | Kryostat-Ports, Tischhalter für Patienten | Steckdose + Ratschette | Steckdosen der Klasse 5 + Be-Cu-Ratchet | 316 rostfrei (Artefakte) |
| Torx (T6T30) | Magnetische Abdeckungen, HF-Bildschirme | Torx-Treiber (festes Greifer) | Spitze der Stufe 5, Messinggriffe | Keramik (brüchig) |
| Phillips / Flathead | Steuerungskonsole, Zubehörhalter | Schraubendreher (36 mm) | Klasse 5 Klinge, Messing/Kunststoffgriffe | 316 rostfrei (magnetisiert sich im Laufe der Zeit) |
| Hex-Nuss (aufgedeckt) | Heliumventilationsleitungsflansche | Schlüssel- und Schraubenschlüssel-Set | Stufe 5 | Messing (Kiefer unter Drehmoment) |
Jovvi ProTip: Bei Kryostat-Portnüssen (oft aufgrund des thermischen Kreislaufs eng) verwendetJovvi Drehmomentschlüssel (1 ‰ 10 N·m)Bei Helium-Portmuttern dürfen die Werte niemals 8 N·m überschreiten.
Aufgabe Kategorie B: Schneiden, Einmischen und Schlagen
| Aufgabe | Jovvi-Tool empfohlen | Titangehalt | Sicherheitshinweis |
|---|---|---|---|
| Schneiden von Kupfer-HF-Gitternetzen | Schnittmaschinen | 90% Ti-Kiefer, Bronze-Pivot | Nicht funkelnd sicher in der Nähe von Sauerstoff |
| Neugierige HF-Schildplatten | mit einer Breite von nicht mehr als 30 mm | 100% Stufe 5 | Verwenden Sie Kunststoffschablonen, um Kupfer nicht zu kratzen |
| Entfernen alter leitfähiger Paste | mit einem Durchmesser von mehr als 20 mm | 100% Klasse 2 | Flexible Klinge passt zu gebogenen Oberflächen |
| Zersplitterung | Titanschläger (200 g Kopf) | 100% Stufe 5 | Auswechselbare Gesichtsverbindungen (Nylon für weiche Schläge) |
| Abgefallene Schraube im Inneren des Bohrfeldes abholen | Nichtmagnetische Abholwerkzeuge | 100% Stamm der Klasse 5, magnetfreie Klaue | Keine Magneten |
Aufgabengruppe C: Messung und Inspektion
| Notwendigkeit | Jovvi-Tool empfohlen | Titangehalt | Besondere Besonderheit |
|---|---|---|---|
| Abstandsmessung (z. B. zwischen HF-Spule und Bohrung) | mit einer Breite von nicht mehr als 20 mm, | 100% Klasse 2 | Geätzte Markierungen (keine bemalte Tinte, die sich abschlacken könnte) |
| Tiefenmessung (Steckkopfschrauben) | Titangehöhenmessgerät | 100% Stufe 5 | Schiebewerkzeug mit Messingschraubschraubern |
| Sichtprüfung in engen Räumen | Nichtmagnetische Prüfspiegel | Titanstiel, Acrylspiegel | Abnehmbare Spiegel zum Reinigen |
| Magnetfelddetektion (Location von Streunfeld) | Nicht ein Werkzeug. Verwendung eines Gaussmeters | N/A | Bringen Sie nie ein Gaussmeter in die Bohrstelle, es wird gesättigt. |
Schritt 3: Größe der Ausrüstung auf der Grundlage der Häufigkeit der Verwendung
| Häufigkeit der Verwendung | Empfohlene Ausrüstung | Begründung |
|---|---|---|
| Einmal im Monat (gelegentliche Dienstleistungen) | ProKit‐1 (18 Werkzeuge) | Ausreichend für 90% der Befestigungsaufgaben |
| Einmal wöchentlich (Inhouse-MRT-Ingenieur) | ProKit‐2 (32 Werkzeuge) | Fügt Steckdosen, Ratschen, Drehmomentschlüssel, Zangen hinzu |
| Täglich (Felddienstingenieur, Kryogen-Spezialist) | ProKit-3 (45 Werkzeuge) | Hinzufügt tiefe Steckdosen, Brechbügel, Puttenmesser, Inspektionsspiegel |
| Abteilung mit > 3 MRT-Scannern | Zwei ProKit-2-Kits | Einer in Zone IV gehalten, ein anderer in der Werkstatt |
3. Werkzeugverschiedenheit ️ Detaillierte Spezifikationen von Jovvi's 90% Titanium Werkzeugen
Hex-Schlüssel (Klasse 5, 100% Ti)
Größen: 1.5Zwei, zwei.5, 3, 4, 5, 6, 8, 10 mm (Kugelfläche auf dem langen Arm)
Drehmoment: 5 N·m max (1,5 mm), 25 N·m max (10 mm)
Markierung: Größe lasergespitzt auf der Welle (keine Farbe)
Magnetische Empfindlichkeit: < 5 × 10−6 (pro Werkzeug getestet)
Schraubenzieher-Set (Klasse 5 Klinge, Messinggriffe)
Größen der Spitzen: Phillips #0, #1, #2; Flach 3 mm, 5 mm, 6 mm; Torx T6, T8, T10, T15, T20, T25, T30
Blade Länge: 100 mm (Standard) oder 150 mm (Langstrecken)
Greifer: Messing mit gekrümmtem Grippe nicht magnetisch, nicht funkelnd
Tang-through-Konstruktion: Klinge erweitert die gesamte Handlungslänge für die Drehmomentübertragung
Steckdosensatz (Klasse 5, 100% Ti)
Antriebsgrößen: 1/4" und 3/8" Quadratantrieb (Quadratantrieb ist aus Titan ohne Stahlbeilage)
Steckdosen: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 19 mm (6-Punkte, tief und flach)
Wandstärke: 2 mm (dünner als Stahlbohrungen)
Markierung: Größe gestempelt (nicht geätzt)
Ratchet Handle (Titanium-Körper, Messinggetriebe)
Antriebsgröße: 1/4" (für Steckdosen von 6 ′′ 13 mm) oder 3/8" (für Steckdosen von 10 ′′ 19 mm)
Zugmechanismus: Beryllium Kupfer (Be-Cu) 60 Zähne, 6° Schwingbogen
Rückspann: Messing (keine ferromagnetische Abschlagkugel)
Drehmomentkapazität: 25 N·m (1/4′′), 60 N·m (3/8′′)
Drehmomentschlüssel (Ti-Band der Klasse 23, Be-Cu-Feder)
Leistungsumfang: 1·10 N·m (vorinstallierbar)
Genauigkeit: ±5% der Messwerte (mit Prüfbericht bescheinigt)
Körper: Titanium (Klasse 23 für Niedertemperaturzähne)
Feder: Berylliumkupfer (nicht-ferromagnetisch, stabile Federgeschwindigkeit)
Zangen (90% Ti-Kiefer, Bronze-Pivot)
Typen: Nadelnase (150 mm), diagonale Schneider (130 mm), Kombinationszangen (180 mm)
Kiefer: Titangehalt 5
Drehscheibe: Phosphorbronz, nicht magnetisch, selbstschmierend
Handgriffe: aus Titan mit thermisch schrumpfendem Griff (ohne Stahlfedern im Inneren)
Hammer (100% Ti-Kopf, Glasfasergriffe)
Kopfgewicht: 200 g, 300 g oder 500 g
Kopfmaterial: Titanium der Klasse 5
Oberfläche: Abnehmbare Einlagen aus Nylon oder Polyurethan für weiche Schläge
Handgriff: Glasfaser nicht leitfähig, nicht magnetisch (Vermeiden Sie Holz Splitter in der Nähe des Kryostats)
4. Produktionsabsicherung Test für jede Werkzeugklasse
Jovvi spieltWerkzeugspezifischQualitätsprüfungen über die allgemeine ferromagnetische Prüfung hinaus:
| Werkzeugkategorie | Zusätzliche Prüfung | Überprüfungskriterium |
|---|---|---|
| Hex-Tasten | Drehmoment bis zum Ausfall (zerstörende Probe aus jeder Charge) | Ausfall bei > 2x Nenndrehmoment |
| Schraubendreher | Endhärte (Rockwell) | 3842 HRC (Klasse 5) |
| Steckdosen | Konzentriertheit (Ausfluss) | < 0,1 mm gemessen am Antriebsquadrat |
| Ratschette | Zyklusprüfung (10.000 Zyklen bei 50% maximalem Drehmoment) | Kein Ausfall oder Verschleiß |
| Drehmomentschlüssel | Kalibrierungsverschiebung (nach 1.000 Zyklen) | < ± 5% gegenüber der Ausgangswerte |
| Zangen | Schneidfähigkeit (Kupferdraht) | Sauber geschnitten, keine Kieferverformung |
| Hämmer | Aufprallprüfung (10.000 Schläge bei 2 J) | Kein Kopfknacken oder ein Lockerwerden des Griffes |
Jedes Kit enthält eineZusammenfassungskarte der PrüfungAnzeige der Ergebnisse der Batch-Pass für die spezifischen Werkzeuge im Inneren.
5. Schnelle Auswahltabelle welche Jovvi-Kit für welche MRT-Rolle?
| Rolle der MRT | Hauptaufgaben | Jovvi-Kit empfohlen | Warum? |
|---|---|---|---|
| MRT-Ingenieur im Krankenhaus | Tägliche Anpassungen des Patiententabels, Spulenwechsel, Grundpflege | ProKit‐2 (32 Werkzeuge) | Deckt 95% der Aufgaben ab, einschließlich Drehmomentschlüssel |
| Außendienstingenieur (OEM) | Vollständiger Scanner-Ausbau, Kryostatzugang, Ersatz von Gradienten | ProKit-3 (45 Werkzeuge) | Tiefe Steckdosen, Brechbügel, Maskenmesser notwendig |
| MRI-Konstruktions- und Installationsteam | HF-Schildmontage, Magnetraumveredelung | ProKit‐1 (18 Werkzeuge) + getrennter Titanhammer | Hammer nicht in ProKit‐1 enthalten |
| Spezialist für Kryogendienstleistungen | Heliumfüllungen, Wartung von Lüftungsleitungen, Kryostataufbau | ProKit-3 (45 Werkzeuge) + zusätzlicher Drehmomentschlüssel | Tiefste Steckdosen und Werkzeuge der Klasse 23 mit niedriger Temperatur |
| Forschungs-MRT (7T, Tier-MRT) | Reparatur von kleinen Spulen, Präzisionsanpassungen | ProKit‐2 (32 Werkzeuge) mit kleineren hexischen Tasten (bis 0,9 mm) |
